中置柜是什么_KYN28A中置柜参数

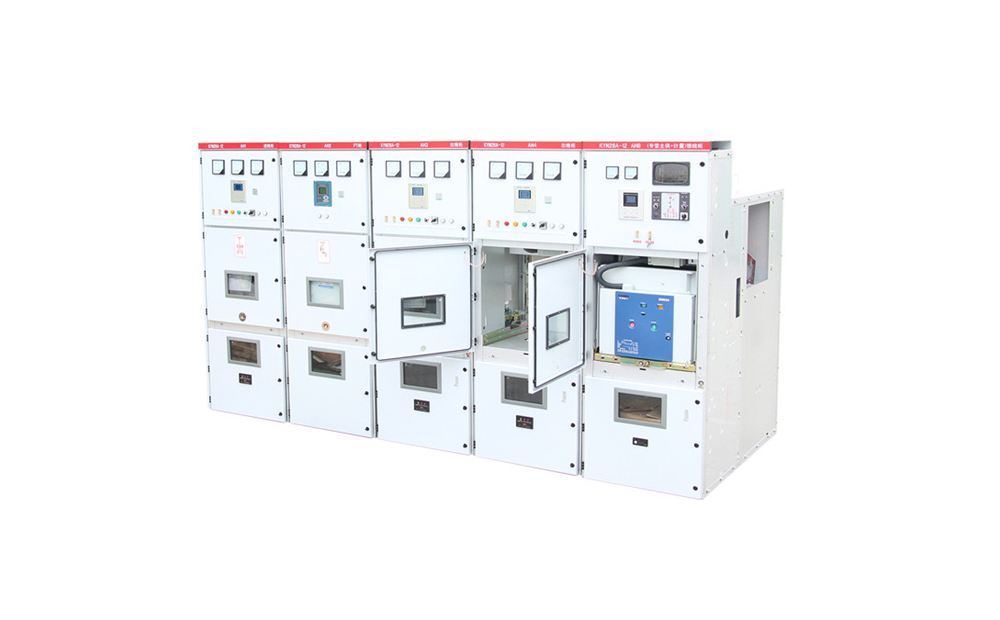

中置柜指断路器手车安装在中部的铠装移开式高压开关柜，典型型号 KYN28A-12。额定电压 12kV、额定电流 630-4000A、开断电流 25-40kA，适合主变进线、大容量回路与频繁操作的配电室，结构上断路器可抽出检修，安全性高。

「中置柜」是行业俗称，规范名称是铠装移开式交流金属封闭开关设备，国标为 GB/T 3906-2020。其特点是断路器、电压互感器等核心元件安装在中部的可移开手车上，检修时可抽出柜外，安全性高。

中置柜与环网柜的核心区别：中置柜使用真空断路器，能开断短路电流，容量大、保护完善，适用于主变进线、馈线、母联等关键回路；环网柜使用负荷开关+熔断器组合，开断能力弱，适用于终端配电。

选型参数主要看额定电压、额定电流、开断电流、额定短时耐受电流、防护等级与五防联锁配置。母线分段、进线回路建议选中置柜，终端、小容量选环网柜。

选型要点

中置柜和固定柜有什么区别？

中置柜断路器可抽出检修、维护方便、安全性高；固定柜断路器固定安装、结构简单、成本低。

中置柜能替代环网柜吗？

容量和保护能力更强，但成本高、占地大，终端小容量回路用环网柜更经济。

中置柜必须装五防吗？

是，GB/T 3906-2020 要求完善五防联锁，防止误分合、误入带电间隔等操作。

中置柜因断路器手车位于柜体中部而得名。手车可沿导轨从柜体中部抽出，推进到工作位置时一次动触头与柜内静触头啮合，抽出到试验位置时一次触头断开但二次回路仍连接，可进行断路器分合闸试验。这种设计使得断路器检修更换时无需拆卸母线和电缆，大大缩短停电时间。

安徽地区10kV配电系统中，中置柜广泛应用于工业企业变电站、商业建筑配电室、住宅小区配电房、数据中心、医院、学校等场所。合肥、芜湖、蚌埠等工业城市的工厂配电项目大量采用KYN28A-12中置柜。安徽地区夏季高温高湿，建议中置柜选用IP4X防护等级，并配置温湿度控制器和加热器，防止凝露。
