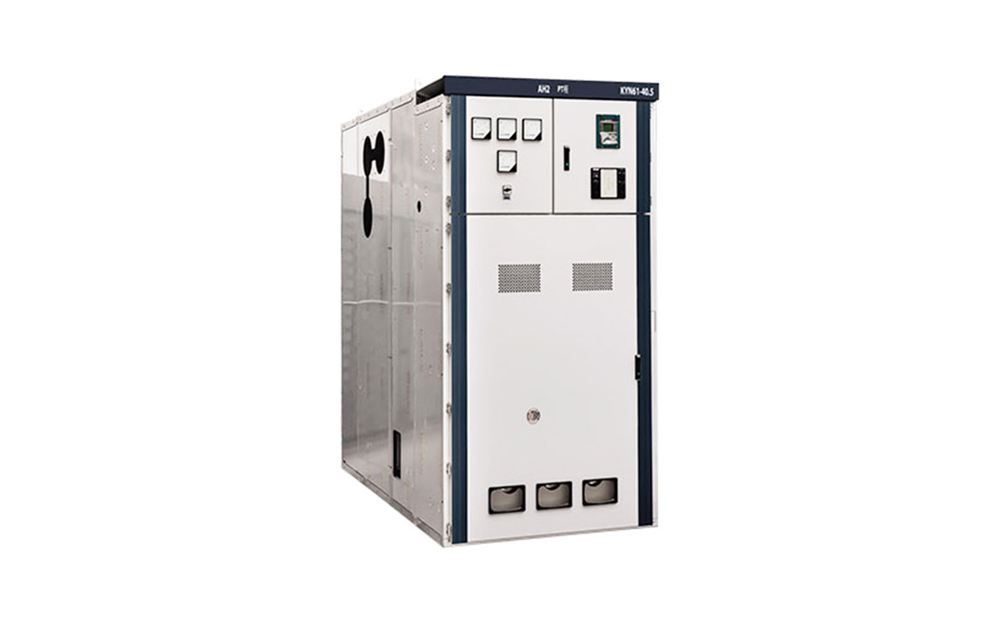

KYN61-40.5 是额定电压 40.5kV 的手车式金属封闭高压开关柜，额定电流 1250-4000A，短时耐受电流 25-40kA，防护等级 IP4X，主要用于 35kV 变电所与工矿企业 35kV 配电。
KYN61-40.5 采用中置式手车结构，配真空断路器，绝缘性能与开断能力满足 35kV 系统要求，是 35kV 户内成套设备的主流选择。
适用于 35kV 降压变电所高压侧、厂矿 35kV 配电系统，以及大容量光伏、储能项目的 35kV 汇集侧。
| KYN61-40.5 主要技术参数 | |
|---|---|
| 额定电压 | 40.5 kV |
| 额定频率 | 50 Hz |
| 额定电流 | 1250 / 1600 / 2000 / 2500 / 3150 / 4000 A |
| 额定短时耐受电流（4s） | 25 / 31.5 / 40 kA |
| 额定峰值耐受电流 | 63 / 80 / 100 kA |
| 防护等级 | IP4X（外壳）/ IP2X（隔室） |
| 操作方式 | 中置手车式（真空断路器） |
| 母线系统 | 单母线 / 单母线分段 |
| 外形尺寸（参考） | 1400(1600)×2800×2600mm（宽深高） |
| 执行标准 | GB/T 3906、GB/T 11022、DL/T 404 |
选型要点
- 35kV 系统主变高压侧选 KYN61-40.5，10kV 系统选 KYN28A-12。
- 按主变容量与短路水平确定额定电流与短时耐受电流。
- 35kV 柜体尺寸大，选型时注意配电室通道与起吊条件。
- 确认断路器参数、保护装置与计量方式。
常见问题
KYN61-40.5 额定电流多少？
常规产品额定电流 1250-4000A，具体规格以厂家样本为准。
KYN61-40.5 能用在 10kV 系统吗？
可以但一般不必要，10kV 系统用 KYN28A-12 更经济。
35kV 开关柜需要多大房间？
柜体尺寸较大，选型时需结合配电室布局与检修通道一起考虑。
KYN61-40.5与KYN28A-12的区别
KYN61-40.5适用于35kV电压等级，KYN28A-12适用于10kV电压等级。KYN61-40.5柜体尺寸更大（宽1400mm×深2800mm×高2600mm），绝缘距离要求更高，采用复合绝缘方式。KYN61-40.5通常用于35kV变电站的进线、出线、计量、PT等回路，而KYN28A-12用于10kV配电系统。
KYN61-40.5适用场景
KYN61-40.5广泛应用于35kV工业企业变电站、城市电网变电站、新能源电站升压站（如光伏、风电）、大型基础设施供电等场景。在安徽地区，35kV电压等级常用于大中型工厂、工业园区、新能源电站的主进线和配电。
延伸阅读：KYN28A-12高压柜、五防联锁等相关技术资料，帮助您全面了解配电设备选型与运维。
相关标准
GB/T 3906 GB/T 11022 DL/T 404
