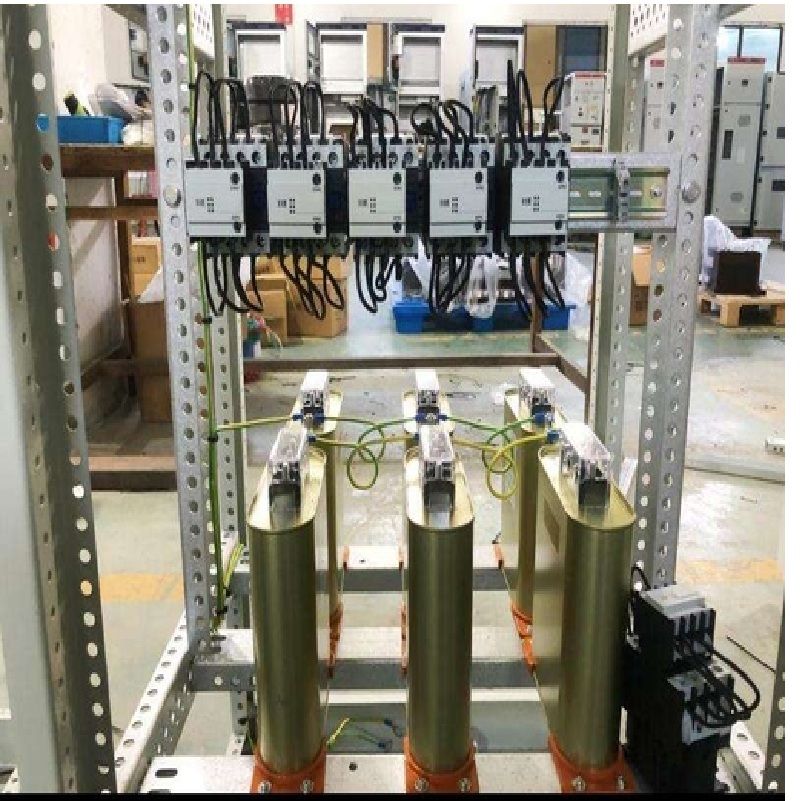

GGJ 是低压无功补偿柜，由控制器、电容器、接触器/晶闸管、电抗器组成，自动分组投切提升功率因数。选型按需补偿容量（一般为变压器容量 20%-30%）与分组路数配置。
GGJ 型低压无功补偿柜根据功率因数自动投入/切除电容器组，提高功率因数、降低线损、避免力调电费考核罚款，是低压配电标准配置。
组成：无功补偿控制器、电容器、投切开关（接触器/复合开关/晶闸管）、熔断器、避雷器，谐波场所加滤波电抗器。
选型要点：①补偿容量——按需补无功功率（见无功补偿速查），经验取变压器容量 20%-30%；②分组路数——4-12 组分级投切，容量大分多组减少冲击；③投切方式——接触器（经济）、复合开关/晶闸管（无涌流，频繁投切）。
| GGJ 电容柜配置要点 | |
|---|---|
| 补偿容量 | 变压器容量 20%-30% |
| 分组路数 | 4-12 组分级投切 |
| 投切方式 | 接触器 / 复合开关 / 晶闸管 |
| 谐波场所 | 配 7% 滤波电抗器 |
选型建议
- 容量按变压器 20%-30% 经验配。
- 分级投切减少冲击，容量大分多组。
- 谐波场所配滤波电抗器。
- 投切频繁选晶闸管/复合开关。
常见问题
GGJ 和 GGJ2 区别？
基本同义，GGJ 为通用型号，不同厂家配置差异在元器件与投切方式。
电容柜可以自动投切吗？
可以，GGJ 标配控制器自动按功率因数投切。
电容柜能省电费吗？
能：提高功率因数达到考核值可避免力调罚款，还降线损。
相关标准
GB/T 15576DL/T 597
该设备由信晟电气生产制造
查看产品详情与报价，前往品牌产品站 xsdq.cc →查看产品详情与报价，前往品牌产品站 xsdq.cc
GGJ电容柜技术参数
| 参数项 | 规格 |
|---|---|
| 额定电压 | 380V / 400V |
| 补偿容量 | 90-360kvar（按需分组） |
| 投切方式 | 接触器/复合开关/晶闸管 |
| 分组 | 3-12路自动循环投切 |
| 控制器 | 智能无功补偿控制器（取样电压电流） |
| 保护 | 过压、欠压、过流、缺相保护 |
选型注意
- 谐波环境必须配置电抗率6%/7%的滤波电抗器，防止电容谐波放大。
- 电容器额定电压选450V（常规）或480V（谐波环境），留裕量。
- 补偿容量不足会导致功率因数不达标罚款，建议按实际负载计算而非拍脑袋。
电容柜常见故障
- 电容器鼓包：过压或谐波放大，先查谐波与投切逻辑。
- 接触器异响：吸合电压不足或主触头磨损，检查控制回路。
- 控制器显示异常：取样信号错误或参数错乱，按说明书重新整定。
电容柜与SVG怎么选
| 对比项 | GGJ电容柜 | SVG |
|---|---|---|
| 原理 | 分组投切电容器 | 电力电子无功发生 |
| 响应速度 | 秒级（投切延时） | 毫秒级 |
| 谐波治理 | 需另配电抗器/滤波 | 可选滤波功能 |
| 成本 | 低 | 高 |
| 适用 | 常规稳定负荷 | 冲击/波动负荷 |
