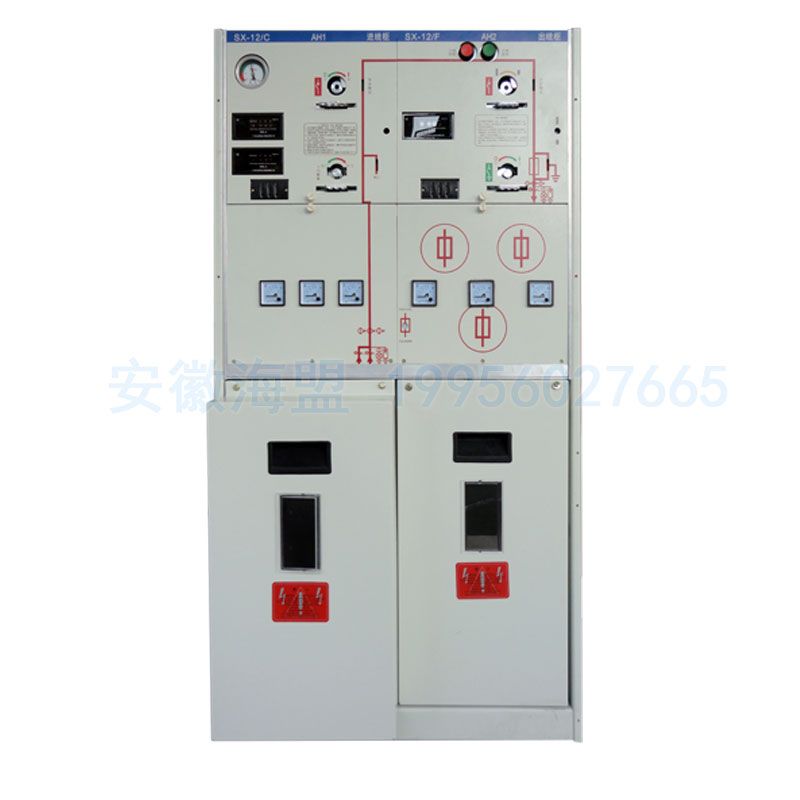

充气柜是采用 SF6 或环保气体绝缘的环网柜，全密封免维护、防护高（IP67 级气箱），适用于户外、地下、恶劣环境。常见：RM16（SF6）、XGN（环保气体，如 N2/干燥空气）、SRM 等。
充气柜（气体绝缘开关柜 GIS/GIS 类环网柜）把开关设备密封在充满绝缘气体的气箱内，相比空气绝缘柜体积小、免维护、防护好，广泛用于户外环网、开闭所、箱变和地下配电。
绝缘气体：传统用 SF6（六氟化硫，强温室气体）；近年环保气体（N2、干燥空气、混合气体）逐步替代，符合双碳与环保要求，采购时注意气体类型与补气服务。
常见型号：RM16 为 SF6 充气环网柜；XGN15/XGN17 可为环保气体；SRM 等按厂家型号。选型看额定电压（12/24kV）、额定电流（630A 为主）、回路数、是否带断路器（有些配真空断路器）与三工位开关。
| 充气柜选型要点 | |
|---|---|
| 绝缘方式 | SF6 / 环保气体（N2/干燥空气） |
| 额定电压 | 12 kV / 24 kV |
| 额定电流 | 630 A（可扩展） |
| 开关 | 负荷开关 / 三工位 / 可配断路器 |
| 防护 | 气箱密封，免维护 |
选型建议
- 全密封免维护，适合户外恶劣环境。
- 环保气体（N2/干燥空气）替代 SF6 成趋势。
- 按电压、电流、回路数与是否带断路器选型。
常见问题
充气柜和普通环网柜区别？
充气柜密封气体绝缘、免维护、体积小；普通环网柜空气绝缘、需维护、占地大。
SF6 充气柜会被淘汰吗？
逐步向环保气体过渡，存量 SF6 设备仍在用，新建项目倾向环保气体。
充气柜漏气了怎么办？
气箱带压力监测，漏气需专业厂家检漏补气，严禁自行开盖。
相关标准
GB/T 3906-2020GB/T 11022DL/T 404
该设备由信晟电气生产制造
查看产品详情与报价，前往品牌产品站 xsdq.cc →查看产品详情与报价，前往品牌产品站 xsdq.cc
充气柜 vs 空气绝缘环网柜
| 对比项 | SF6充气柜 | 空气绝缘环网柜 |
|---|---|---|
| 绝缘介质 | SF6气体 | 空气 |
| 体积 | 小（共箱式） | 大 |
| 防护等级 | IP65（气箱全密封） | IP3X-IP4X |
| 适用环境 | 潮湿、粉尘、高海拔、地下 | 一般户内环境 |
| 免维护性 | 高（气箱免维护） | 需定期清扫 |
| 环保性 | SF6是温室气体，需关注 | 无SF6 |
选型建议
地下管廊、潮湿地区、高海拔、空间受限项目优先选充气柜；环保要求严格的新项目可考虑环保气体（干燥空气/N2）充气柜。需开断短路电流的场合选断路器型（C单元），一般环网分支选负荷开关型（C/F/V组合）。
充气柜使用注意
- SF6气体泄漏是充气柜主要风险，安装时确认气室压力，运行中定期观察气压表。
- SF6设备检修必须按规程回收气体，禁止直接排放。
- 环保气体柜（N2/干燥空气）与SF6柜不能混用操作机构参数，按说明书操作。
充气柜常用配置
| 应用 | 推荐单元组合 |
|---|---|
| 环网节点 | C单元（负荷开关）×2 |
| 变压器保护 | C+F单元（负荷开关+熔断器） |
| 进线保护 | V单元（断路器） |
| 组合电器 | C+F+V组合 |
