配电箱容量小、可挂墙/暗装，用于末端回路（照明、插座、小负荷）；配电柜容量大、落地安装，用于总配电与动力回路。型号：PZ30 住宅照明箱、JXF 户外/挂墙动力箱、GGD 大容量落地柜。
配电箱（箱）与配电柜（柜）本质都是配电装置，区别在容量、尺寸与安装方式：配电箱小、可挂墙或嵌入，适合末端分配电；配电柜大、落地安装，适合总进线、母联与大容量出线。
常见型号：PZ30（住宅户内照明配电箱）、JXF（挂墙动力/控制箱，户外可防水）、XL（动力配电柜）、GGD（交流低压配电柜，大容量）、GCK/GCS（抽屉柜）。
选型要点：按回路数、额定电流、防护等级（户内 IP30、户外 IP54+）、元件品牌选型；配电箱常用塑壳/微断，动力柜用框架断路器与抽屉单元。
选型建议
- 末端小回路用配电箱（PZ30/JXF），总配电用柜（GGD）。
- 户外选防水型，注意防护等级。
- 按回路与额定电流选型，留备用回路。
常见问题
住宅用哪种配电箱？
户内照明插座一般用 PZ30 系列或定制户内箱，按回路配置。
配电箱可以自己做吗？
涉及安全的成套设备建议采购有 CCC 认证的成品，自行组装需符合标准且可能影响验收。
户外配电箱要什么防护？
一般 IP54 以上，防雨防尘，必要时加装防凝露与加热。
相关标准
GB/T 7251.1GB/T 7251.3
该设备由信晟电气生产制造
查看产品详情与报价，前往品牌产品站 xsdq.cc →查看产品详情与报价，前往品牌产品站 xsdq.cc
配电箱 vs 配电柜：类型对比表
| 类型 | 容量 | 应用 | 典型型号 |
|---|---|---|---|
| 终端配电箱 | ≤125A | 住宅、办公末端照明插座 | PZ30 |
| 动力配电箱 | ≤250A | 小型动力、设备配电 | JXF |

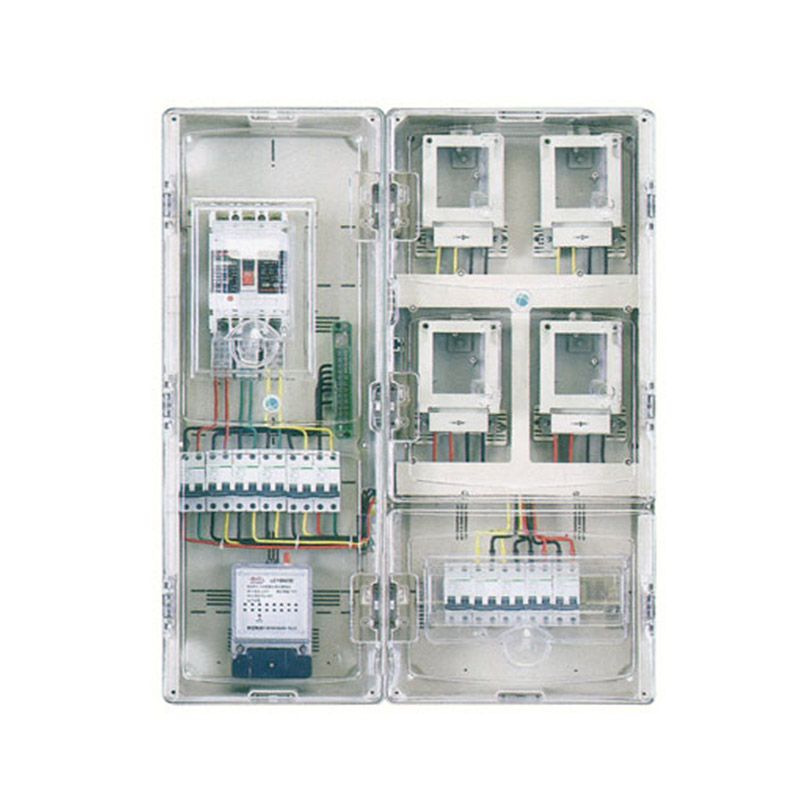

| 计量箱 | 单相/三相 | 电能计量 | JXF计量型 |
| 低压配电柜 | 400-3150A | 配电房主配电 | GGD |
| 抽屉式低压柜 | 至4000A | 回路多、可靠性要求高 | GCK/GCS/MNS |
一句话选型
末端小回路用配电箱（PZ30/JXF），配电房集中配电用GGD固定式（性价比高）或GCK/GCS抽屉式（维护方便、回路多）。注意区分：配电箱一般挂墙安装、容量小；配电柜落地安装、容量大、防护与分断能力更高。
选购避坑
- 住宅末端用PZ30即可，不必上JXF；动力回路多、电流大选JXF或直接上配电柜。
- 户外箱必须确认防护等级IP54以上，普通户内箱用于户外会进水锈蚀。
- 计量箱要符合供电公司计量管理要求（铅封位、观察窗、锁具）。
按回路数快速选型
| 回路数 | 推荐设备 |
|---|---|
| 2-8回路 | JXF配电箱（≤250A） |
| 8-24回路 | XL-21动力柜或GGD |
| 24路以上/抽屉需求 | GCK/GCS/MNS抽屉柜 |
